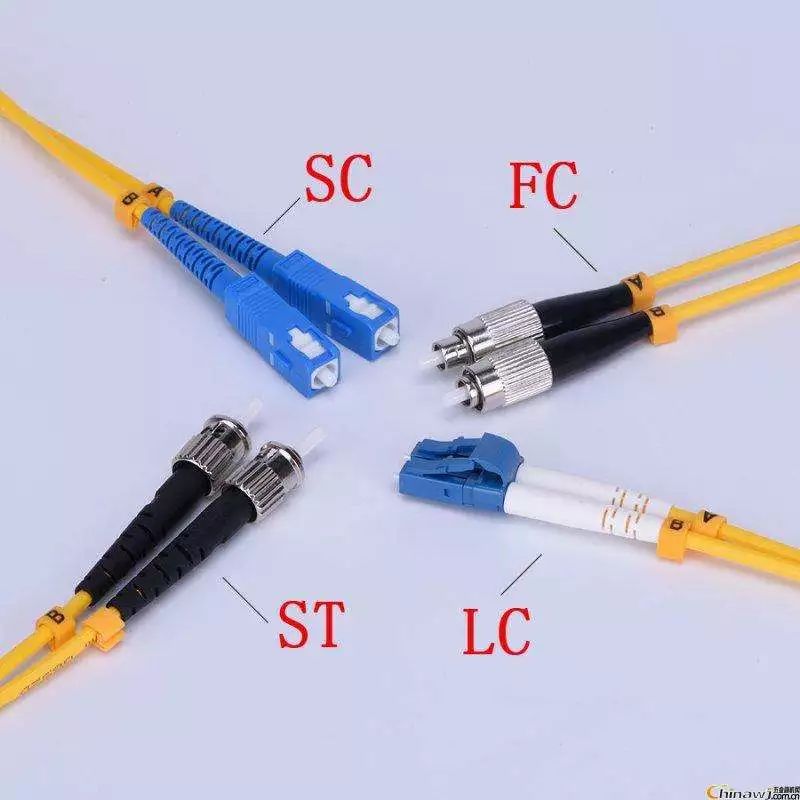

ST、SC、FC光纖接頭是早期不同企業開發形成的標準，使用效果一樣，各有優缺點，下面由小編為大家詳細的普及一下。

• ST、SC連接器接頭常用于一般網絡。

• ST頭插入后旋轉半周有一卡口固定，缺點是容易折斷;

• C連接頭直接插拔，使用很方便，缺點是容易掉出來;

• FC連接頭一般電信網絡采用，有一螺帽擰到適配器上，優點是牢靠、防灰塵，缺點是安裝時間稍長。

• MTRJ 型光纖跳線由兩個高精度塑膠成型的連接器和光纜組成。連接器外部件為精密塑膠件，包含推拉式插拔卡緊機構。適用于在電信和數據網絡系統中的室內應用。

•

• 光纖接口連接器的種類

• TF-FC、TF-ST、TF-FC/APC、TF-SC/APC、TF-SC

  光纖連接器，也就是接入光模塊的光纖接頭，也有好多種，且相互之間不可以互用。不是經常接觸光纖的人可能會誤以為GBIC和SFP模塊的光纖連接器是同一種，其實不是的。SFP模塊接LC光纖連接器，而GBIC接的是SC光纖光纖連接器。下面對網絡工程中幾種常用的光纖連接器進行詳細的說明：

  • ① FC型光纖連接器：外部加強方式是采用金屬套，緊固方式為螺絲扣。 一般在ODF側采用(配線架上用的最多)

  • ② SC型光纖連接器：連接GBIC光模塊的連接器，它的外殼呈矩形，緊固方式是采用插拔銷閂式，不須旋轉。(路由器交換機上用的最多)

  • ③ ST型光纖連接器：常用于光纖配線架，外殼呈圓形，緊固方式為螺絲扣。(對于10Base-F連接來說，連接器通常是ST類型。常用于光纖配線架)

  • ④ LC型光纖連接器：連接SFP模塊的連接器，它采用操作方便的模塊化插孔(RJ)閂鎖機理制成。(路由器常用)

  • ⑤ MT-RJ：收發一體的方形光纖連接器，一頭雙纖收發一體

  •

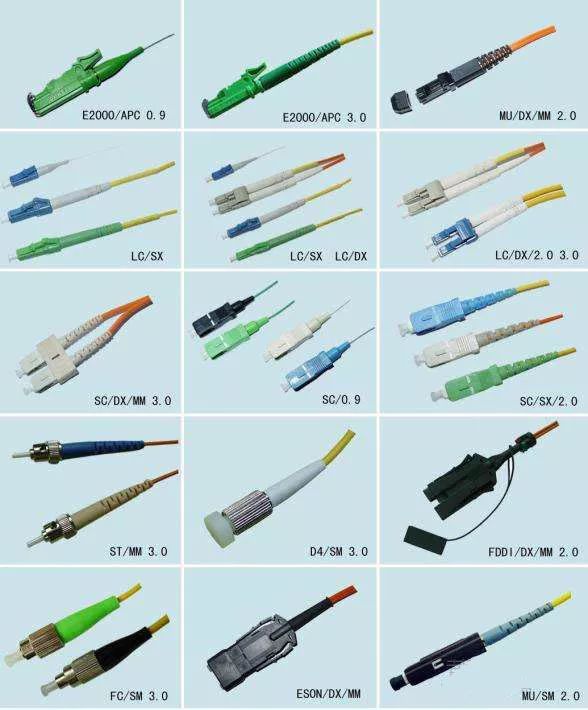

  • 各種光纖接口類型介紹

  • 光纖接頭

    • FC 圓型帶螺紋(配線架上用的最多)

    • ST 卡接式圓型;

    • SC 卡接式方型(路由器交換機上用的最多)

    • PC 微球面研磨拋光;

    • APC 呈8度角并做微球面研磨拋光

    • MT-RJ 方型,一頭雙纖收發一體( 華為8850上有用)



  光纖模塊:一般都支持熱插拔,

  • GBIC Giga Bitrate Interface Converter, 使用的光纖接口多為SC或ST型

  • SFP 小型封裝GBIC,使用的光纖為LC型




  使用的光纖:

  單模: L ,波長1310 單模長距LH 波長1310,1550

  多模:SM 波長850

  SX/LH表示可以使用單模或多模光纖

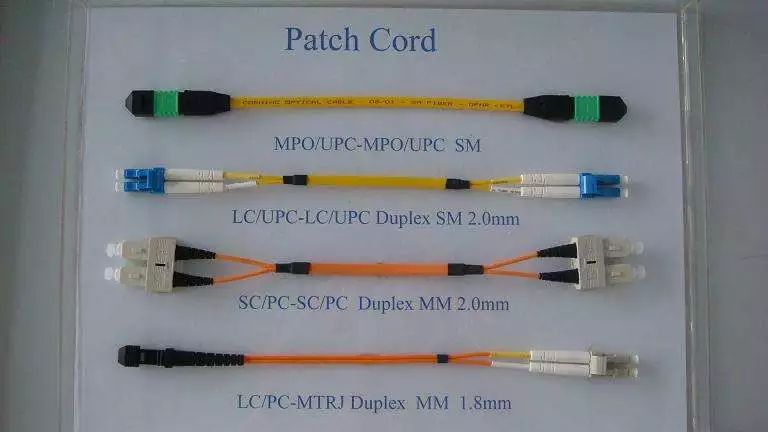

  在表示尾纖接頭的標注中，我們常能見到“FC/PC”，“SC/PC”等，其含義如下：?

  “/”前面部分表示尾纖的連接器型號。

  “SC”接頭是標準方型接頭，采用工程塑料，具有耐高溫，不容易氧化優點。傳輸設備側光接口一般用SC接頭。

  “LC”接頭與SC接頭形狀相似，較SC接頭小一些。

  “FC”接頭是金屬接頭，一般在ODF側采用，金屬接頭的可插拔次數比塑料要多。

  連接器的品種信號較多，除了上面介紹的三種外，還有MTRJ、ST、MU等.

  “ /”后面表明光纖接頭截面工藝，即研磨方式。?

  “PC”在電信運營商的設備中應用得最為廣泛，其接頭截面是平的。

  “UPC”的衰耗比“PC”要小，一般用于有特殊需求的設備，一些國外廠家ODF架內部跳纖用的就是FC/UPC，主要是為提高ODF設備自身的指標。

  另外，在廣電和早期的CATV 中應用較多的是“APC”型號，其尾纖頭采用了帶傾角的端面，可以改善電視信號的質量，主要原因是電視信號是模擬光調制，當接頭耦合面是垂直的時候，反射 光沿原路徑返回。由于光纖折射率分布的不均勻會再度返回耦合面，此時雖然能量很小但由于模擬信號是無法徹底消除噪聲的，所以相當于在原來的清晰信號上疊加 了一個帶時延的微弱信號，表現在畫面上就是重影。尾纖頭帶傾角可使反射光不沿原路徑返回。一般數字信號一般不存在此問題.
